一、概要
1、報警系統
智能安防報警系統是同家庭的各種傳感器、功能鍵、探測器及執行器共同構成家庭的安防體系，是家庭安防體系的"大腦"。報警功能包括防火、防盜、煤氣泄露報警及緊急求助等功能，報警系統采用先進智能型控制網絡技術、由微機管理控制，實現對匪情、盜竊、火災、煤氣、緊急求助等意外事故的自動報警。
分類：
1．門磁感應器：主要裝在門及門框上，當有盜賊非法闖入時，家庭主機報警，管理主機會顯示報警地點和性質。
2．紅外感應器：主要裝在窗戶和陽臺附近，紅外探測非法闖入者。另外，較新的窗臺布防采用"幕簾式紅外探頭"，通過隱蔽的一層電子束來保護窗戶和陽臺。
3．玻璃破碎探測器：裝在面對玻璃位置，通過檢測玻璃破碎的高頻聲而報警。
4．吸頂式熱感探測器：安裝在客廳，通過檢測人體溫度來報警。
5．煤氣泄漏探測器：安裝在廚房或洗浴間，當煤氣泄漏到一定濃度時而報警。
6．煙感探測器：一般安裝在客廳或臥室，檢測家居環境煙氣濃度到一定程度時而報警。
7．緊急求助按鈕：一般裝設在較隱蔽地方，家中發生緊急情況（如打劫、突發疾?。苯酉虮０仓行那笾?。
8.手機接收警情信息后登陸遠程視頻查看現場實時視頻。也可電腦遠程登陸監控中心查看歷史監控記錄。
2、門禁系統
門禁系統是在智能建筑領域，意為Access Control System，簡稱ACS。指“門”的禁止權限，是對“門"的戒備防范。出入口門禁安全管理系統是新型現代化安全管理系統，它集微機自動識別技術和現代安全管理措施為一體，它涉及電子，機械，光學，計算機技術，通訊技術，生物技術等諸多新技術。它是解決重要部門出入口實現安全防范管理的有效措施。適用各種機要部門，如銀行、賓館、車場管理、機房、軍械庫、機要室、辦公間，智能化小區，工廠等。門禁系統早已超越了單純的門道及鑰匙管理，它已經逐漸發展成為一套完整的出入管理系統。它在工作環境安全、人事考勤管理等行政管理工作中發揮著較大的作用。
組成部分：
身份識別：身份識別單元部分是門禁系統的重要組成部分，起到對通行人員的身份進行識別和確認的作用，實現身份識別的方式和種類很多，主要有卡證類身份識別方式、密碼類識別方式、生物識別類身份識別方式以及復合類身份識別方式。
1、目標識別。
2、生物特征識別。
3、指紋、掌型、眼底紋、虹膜、指靜脈、面部、語音、簽字、步態等。
4、人員編碼識別。
5、普通鍵盤、亂序鍵盤、條碼卡、磁卡、IC卡、感應卡。
6、物品特征識別。
7、金屬物、磁性物、爆炸物、放射物、特殊化學物。
8、物品編碼識別。
9、條碼、ESA標簽、二維碼等。
傳感與報警：傳感與報警單元部分包括各種傳感器、探測器和按鈕等設備，應具有一定的防機械性創傷措施。門禁系統中最常用的就是門磁和出門按鈕，這些設備全部都是采用開關量的方式輸出信號，設計良好的門禁系統可以將門磁報警信號與出門按鈕信號進行加密或轉換，如轉換成TTL電平信號或數字量信號。同時，門禁系統還可以監測出以下報警狀態：報警、短路、安全、開路、請求退出、噪聲、干擾、屏蔽、設備斷路、防拆等狀態，可防止人為對開關量報警信號的屏蔽和破壞，以提高門禁系統的安全性。另外門禁系統還應該對報警線路具有實時的檢測能力（無論系統在撤、布防的狀態下）。
處理與控制：處理與控制設備部分通常是指門禁系統的控制器，門禁控制器是門禁系統的中樞，就像人體的大腦一樣，里面存儲了大量相關人員的卡號、密碼等信息，這些資料的重要程度是顯而易見的。另外，門禁控制器還負擔著運行和處理的任務，對各種各樣的出入請求做出判斷和響應，其中有運算單元、存儲單元、輸入單元、輸出單元、通訊單元等組成。它是門禁系統的核心部分，也是門禁系統最重要的部分。
電鎖與執行：電鎖與執行單元部分包括各種電子鎖具、擋車器等控制設備，這些設備應具有動作靈敏、執行可靠、良好的防潮、防腐性能，并具有足夠的機械強度和防破壞的能力。電子鎖具的型號和種類非常之多，按工作原理的差異，具體可以分為電插鎖、磁力鎖、陰極鎖、陽極鎖和剪力鎖等等，可以滿足各種木門、玻璃門、金屬門的安裝需要。每種電子鎖具都有自己的特點，在安全性、方便性和可靠性上也各有差異，需要根據具體的實際情況來選擇合適的電子鎖具。
出入口控制執行機構執行從出入口管理子系統發來的控制命令，在出入口作出相應的動作，實現出入口控制系統的拒絕與放行操作。常見的如：電控鎖、擋車器、報警指示裝置等被控設備，以及電動門等控制對象。
線路及通訊：門禁控制器應該可以支持多種聯網的通訊方式，如RS232、485或TCP/IP等，在不同的情況下使用各種聯網的方式，以實現全國甚至于全球范圍內的系統聯網。為了門禁系統整體安全性的考慮，通訊必須能夠以加密的方式傳輸，加密位數一般不少于64位。
管理與設置：管理與設置單元部分主要指門禁系統的管理軟件，管理軟件可以運行在Windows2000、2003和XP等環境中，支持服務器/客戶端的工作模式，并且可以對不同的用戶進行可操作功能的授權和管理。管理軟件應該使用Microsoft公司的SQL等大型數據庫，具有良好的可開發性和集成能力。管理軟件應該具有設備管理、人事信息管理、證章打印、用戶授權、操作員權限管理、報警信息管理、事件瀏覽、電子地圖等功能。
3、監控系統

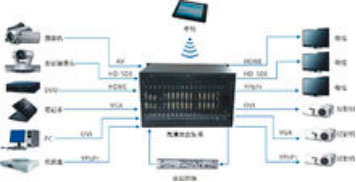

視頻矩陣是指通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，一般情況下矩陣的輸入大于輸出即m>n。有一些視頻矩陣也帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣。目前的視頻矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。視頻矩陣一般用于各類監控場合。
特性
1、輸出可擴充到128路視頻輸出，輸入可擴充到1024路視頻輸入，輸入小于128路可選帶環通設計。
2、 采用選配內置IP控制模塊和視頻服務器 設計，可通過 IP 網絡對矩陣主機進行操作和切換瀏覽視頻圖像，遠程并可對攝像機及系統的控制訪問。
3、采用2U、4U、8U、16U、32U插卡式高密度模塊組合結構，方便組合擴充。
4、 多重權限設置；鍵盤/監視器權限，鍵盤/攝像機權限，監視器/攝像機權限，鍵盤/警點權限，網絡/監視器權限等系統可分區設置。
5、有熱備份主機選配 設計， 使主機穩定性更有保障。
6、音/視頻輸入輸出端口和通訊接口有 浪涌保護措施及抗雷擊干擾設計。
7、音/視頻切換卡、報警卡、跟隨控制卡可插于一體，組成的綜合監控主機。
8、報警后可聯動，自動打開攝像機及燈光，自動切換預置點圖像并啟動錄像。
9、可預置任一防區警戒方式：定時、手動、常布/撤防及查詢報警記錄。
基本功能
一個矩陣系統通常還應該包括以下基本功能：字符信號疊加；解碼器接口以控制云臺和攝像機；報警器接口。控制主機，以及音頻控制箱、報警接口箱、控制鍵盤等附件。對國內用戶來說，字符疊加應為全中文，以方便不懂英文的操作人員使用，矩陣系統還需要支持級聯，來實現更高的容量，為了適應不同用戶對矩陣系統容量的要求，矩陣系統應該支持模塊化和即插即用（PnP）的，可以通過增加或減少視頻輸入、輸出卡來實現不同容量的組合。
矩陣系統的發展方向是多功能、大容量、可聯網以及可進行遠程切換。一般而言矩陣系統的容量達到64×16即為大容量矩陣。如果需要更大容量的矩陣系統，也可以通過多臺矩陣系統級聯來實現。矩陣容量越大，所需技術水平越高，設計實現難度也越大。

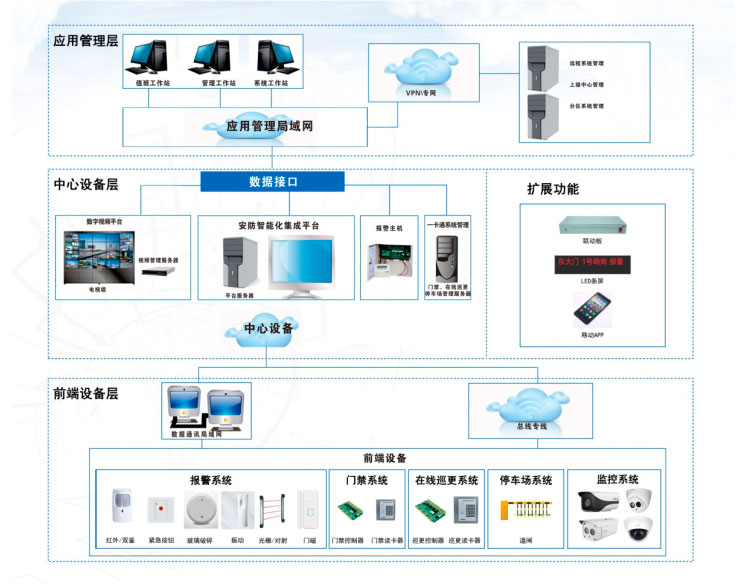

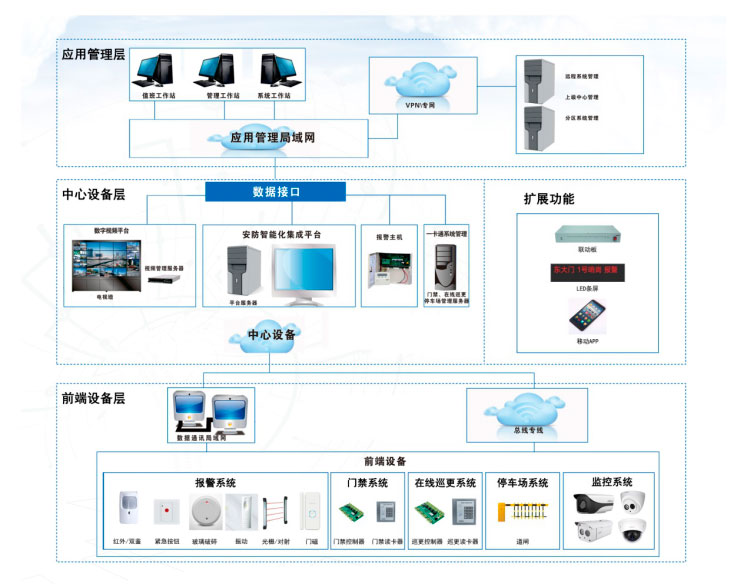

4、分布圖
二、功能介紹
1、報警系統
1.1報警用戶

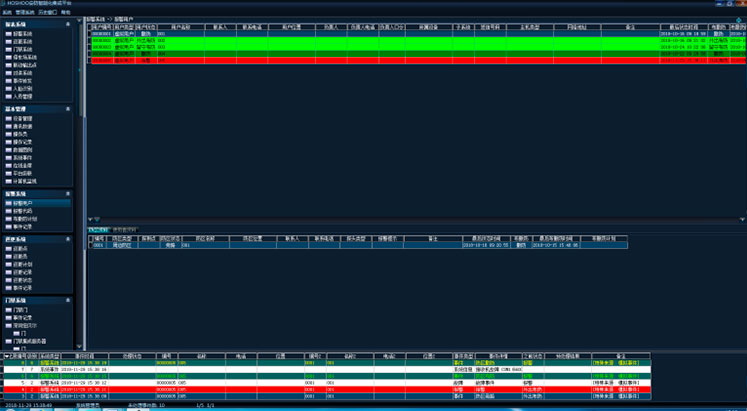

管理報警系統的用戶。
在平臺軟件中操作面板里的報警系統面板組上，點擊【報警用戶】，功能區將顯示報警用戶數據網格，如下圖：
分上下兩部分，上面為用戶列表，下面為當前選中用戶的防區列表和使用者列表。
用戶資料
用戶列表右鍵菜單，可選擇進行增加、修改、刪除、排序等操作。
增加報警用戶

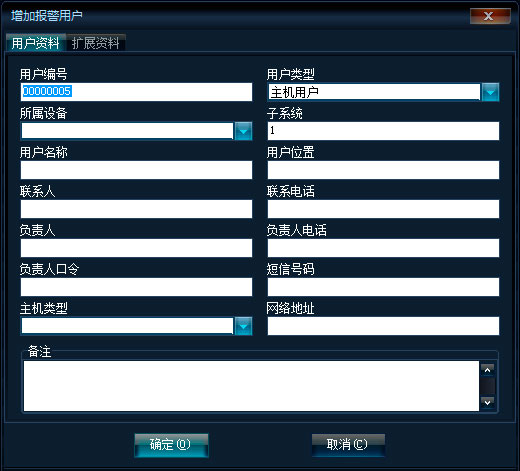

右鍵菜單，點擊【增加】，將彈出增加報警用戶框，如下圖：
用戶資料
用戶編號不允許重復，用戶名稱不允許為空，這些是報警用戶必須的信息。
用戶類型：主機用戶：對應的報警主機；虛擬用戶：對應平臺虛擬出來的用戶，收平臺進行用戶控制。如果選擇為主機用戶，則必須選擇其對應的設備及子系統號。
負責人口令：用來驗證負責人身份是否合法。
網絡地址：對應網絡主機或者網絡模塊的地址，有事件上來時，平臺通過這個地址來對應到報警用戶。
可錄入報警用戶的聯系信息和主機類型及用戶備注。
擴展資料

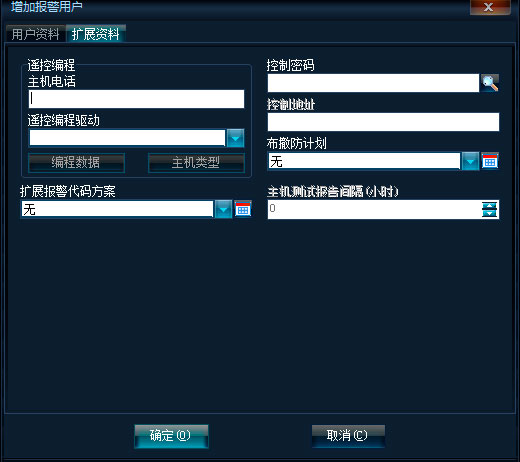

對于主機用戶，有擴展資料設置。如下圖：
控制密碼：控制主機的密碼，布防、撤防等控制操作的密碼。
控制地址：控制主機的地址，在一些特殊的設備時需要，一般為IP地址。
布撤防計劃：指定用戶的布撤防計劃。
擴展報警代碼方案：指定用戶使用的擴展報警代碼方案，比如使接收機支持4+2等擴展代碼。
主機測試報告間隔(小時)：指定主機定期測試報告的間隔，針對接收機電話線報告增加定期測試檢測機制。為0，則不檢測。
當修改報警用戶時，還會有防區資料和使用者資料錄入。
防區資料

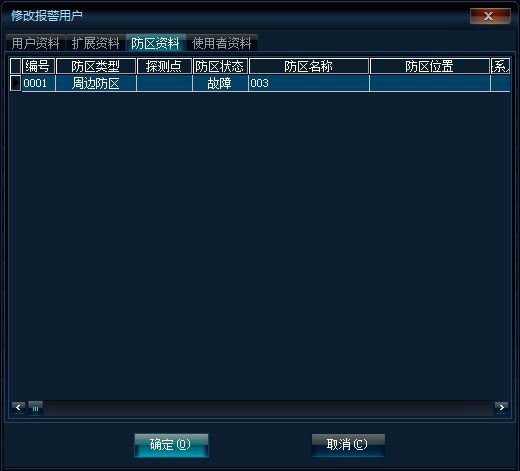

修改報警用戶時，顯示防區資料選項頁。如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。
使用者資料

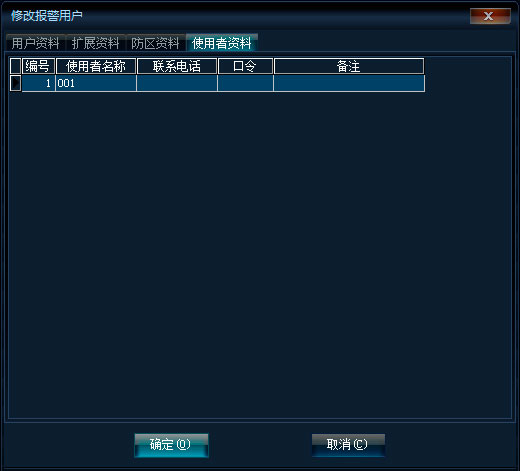

修改報警用戶時，顯示使用者資料選項頁。如下圖：
管理報警主機的使用者。右鍵菜單，可選擇進行增加、修改、刪除等操作。
用戶控制
右鍵菜單，點擊【控制】，將彈出增加報警控制框。
上部的左邊區域，顯示報警用戶樹，展開某一用戶，為該用戶的防區；右邊為控制區域，上面為控制功能區，下面為狀態區。
下部為詳細資料顯示區，用戶樹中，選擇用戶，顯示該用戶的詳細資料；選擇防區，顯示該防區的詳細資料。

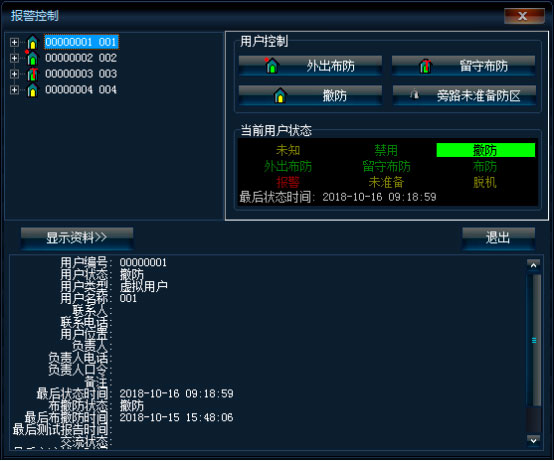

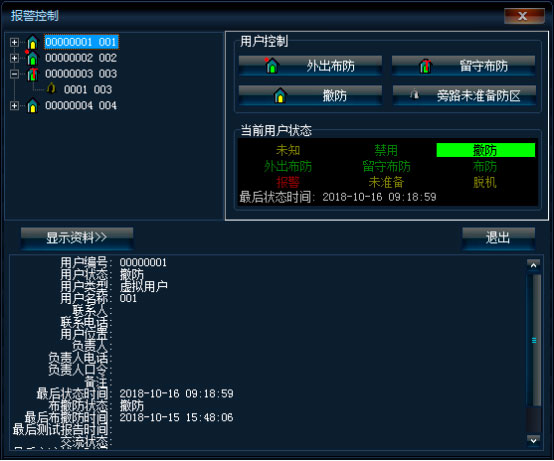

在用戶樹中，選中用戶后，控制區域顯示用戶控制。如下圖：
點擊相應的控制按鈕，即可進行對應的控制操作。
在用戶樹中，選中用戶下的防區后，控制區域顯示防區控制。如下圖：
點擊相應的控制按鈕，即可進行對應的控制操作。
用戶列表右鍵菜單，點擊【撤防】、【外出布防】、【留守布防】，也可快捷的進行用戶控制。
修改用戶編號
右鍵菜單，點擊【修改用戶編號】，將彈出修改用戶編號框，如下圖：
輸入新的用戶編號，點擊【確定】銨鈕，將開始修改用戶編號，同步將該用戶的防區資料、使用者資料、編程數據、數據板點、電子地圖點、聯動設置也進行更新。
主機單元設置
在左邊顯示的是主機單元編程項，右邊是編程項設置區。
點擊編程項，可在右邊查看其相應設置。

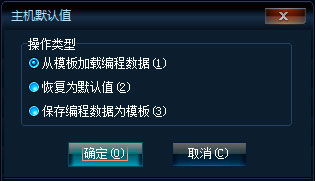

處理默認值：點擊【處理默認值】銨鈕，將彈出主機默認值操作選項框，如下圖：
從模板加載編程數據：將加載保存在平臺的該主機對應主機類型的編程數據為當前主機編程數據。
恢復為默認值：將恢復當前主機編程數據為主機默認編程數據。
保存編程數據為模板：將該主機的編程數據保存為該主機對應主機類型的編程數據模板。
保存：點擊【保存】銨鈕，將該主機的當前編程數據保存到平臺數據庫。
取消修改：取消對該主機的編程數據修改，恢復編程數據為平臺數據庫保存的編程數據。
主機單元數據

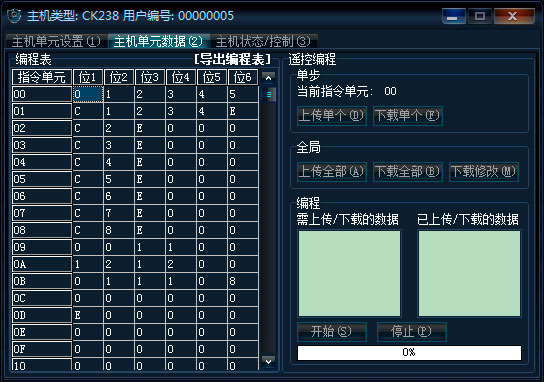

在左邊顯示的是主機編程數據表，右邊是遙控編程操作區。
編程表：以表格的方式顯示編程數據，可在其中直接修改編程項數據。點擊【導出編程表】，可將編程表導出到文本文件中。藍色顯示的值，表示當前值與平臺保存的值不同，即被修改了。
IPM管理
當通訊方式為網絡模塊且為Honeywell IPM的時候，有IPM管理選項頁?？蛇h(yuǎn)程設置IPM模塊。
防區資料
防區列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加報警防區

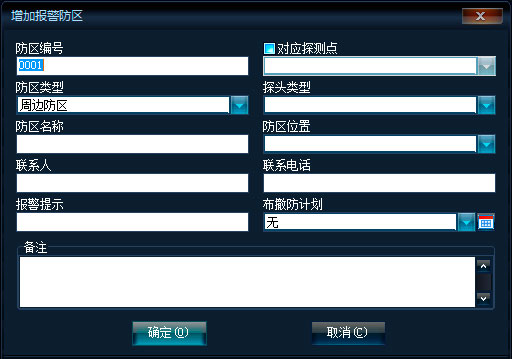

右鍵菜單，點擊【增加】，將彈出增加報警防區框，如下圖：
防區編號：輸入四位的防區編號。
對應探測點：選擇對應主機的探測點，該探測點的事件，將關聯到該防區。
防區類型：選擇實際防區對應的防區類型。這里的防區類型將影響事件的接收，如出入防區，當用戶撤防時被觸發了，將不產生報警。
布撤防計劃：指定防區的布撤防計劃。
可錄入報警防區的聯系信息和探頭類型及防區備注。
防區列表右鍵菜單，可選擇進行防區控制操作及快捷進行防區旁路或解除旁路。
使用者資料
使用者列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加報警使用者

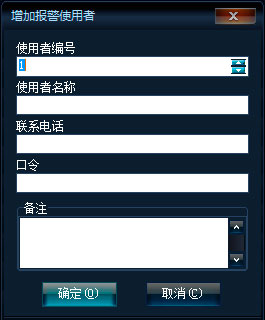

右鍵菜單，點擊【增加】，將彈出增加報警使用者框，如下圖
可錄入報警使用者的聯系信息及使用者備注。
口令：用來驗證使用者的身份。
1.2報警代碼
管理報警系統的主機報警代碼。

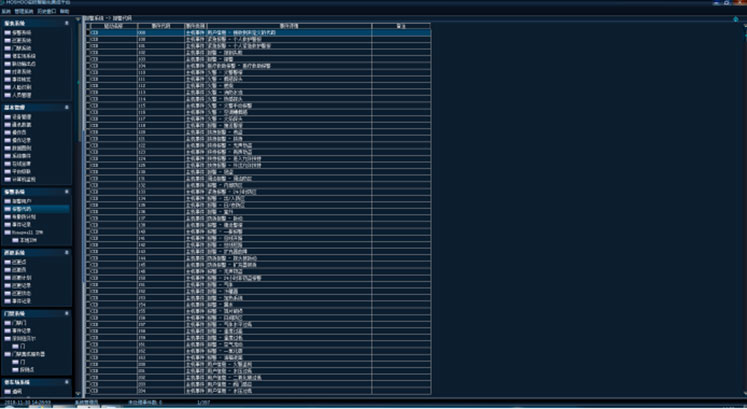

在平臺軟件中操作面板里的報警系統面板組上，點擊【報警代碼】，功能區將顯示報警代碼數據網格，如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。

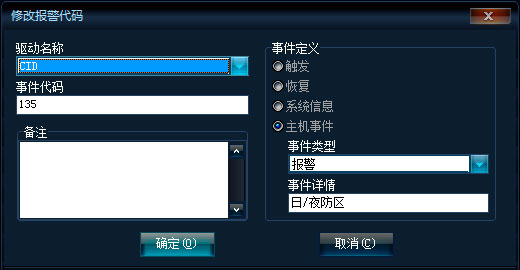

修改報警代碼：右鍵菜單，點擊【修改】，將彈出修改報警代碼框，如下圖：
進行相應的設置，一般為修改事件詳情，以滿足使用習慣。
報警代碼網格右鍵菜單，可選擇恢復默認代碼里選擇的驅動設備的默認代碼。
報警代碼網格右鍵菜單，點擊擴展報警代碼方案，可管理擴展報警代碼方案。
1.3布撤防計劃
管理報警系統的布撤防計劃。

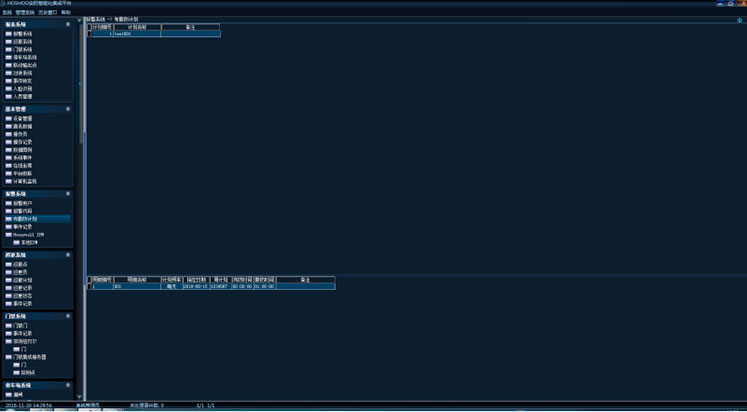

在平臺軟件中操作面板里的報警系統面板組上，點擊【布撤防計劃】，功能區將顯示布撤防計劃數據網格，如下圖：
分上下兩部分，上面為計劃列表，下面為當前選中計劃的計劃明細列表。
右鍵菜單，可選擇進行增加、修改、刪除等操作。
布撤防計劃
計劃列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加布撤防計劃

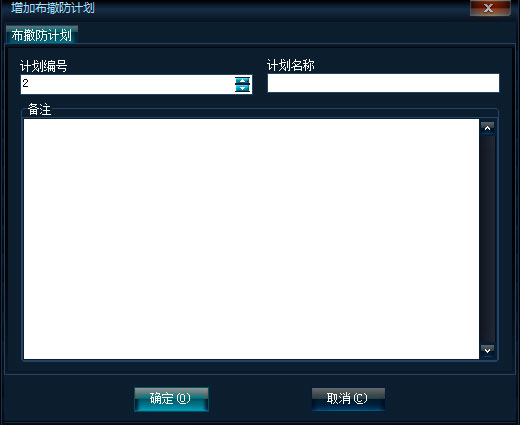

右鍵菜單，點擊【增加】，將彈出增加布撤防計劃框，如下圖：
布撤防計劃
計劃編號不允許重復，計劃名稱不允許為空，這些是布撤防計劃必須的信息。
可錄入布撤防計劃備注。
布撤防計劃明細

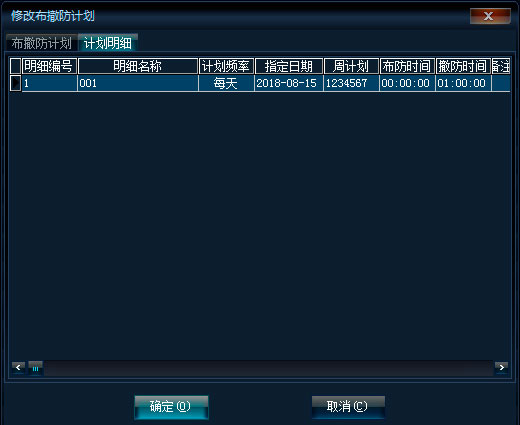

修改布撤防計劃時，顯示布撤防計劃明細選項頁。如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。
布撤防計劃明細
布撤防計劃明細列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加布撤防計劃明細

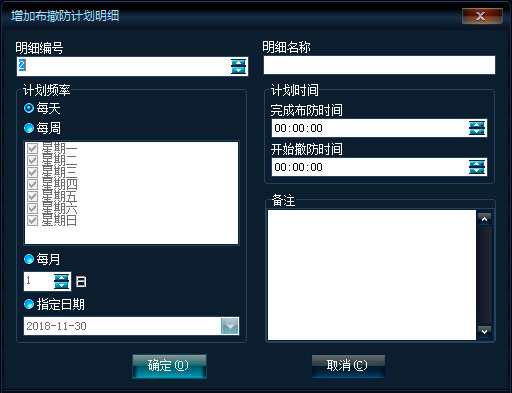

右鍵菜單，點擊【增加】，將彈出增加布撤防計劃明細框，如下圖：
明細編號：當前明細在該布撤防計劃的編號。
明細名稱：該明細的名稱，不允許為空。
計劃頻率：指定該明細的周期，每天：每天的計劃；每周：則為每周選擇的天的計劃；每月：則為每月的該天的計劃；指定日期：則只為該日期的計劃。優先順序?yàn)橹付ㄈ掌?、每月、每周、每天?/p>
可錄入布撤防計劃明細備注。
1.4事件記錄

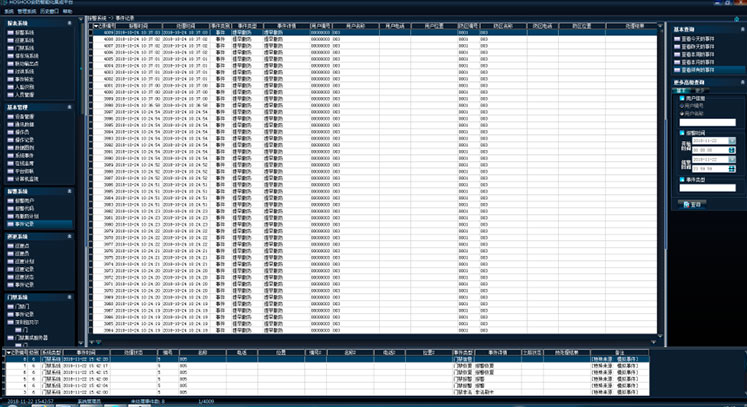

查看平臺記錄的報警事件記錄。

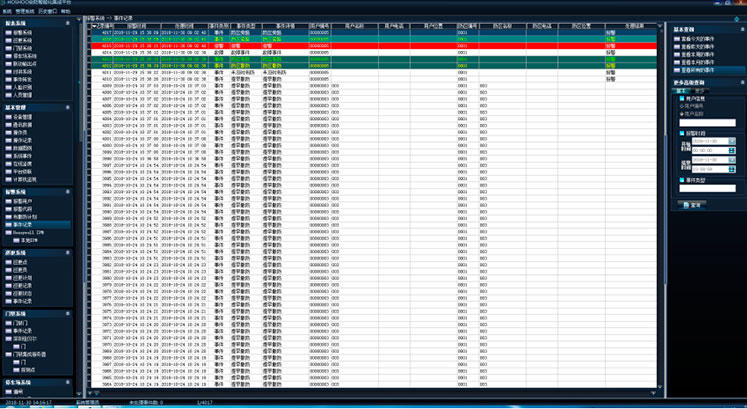

在平臺軟件中操作面板里的報警系統面板組上，點擊【事件記錄】，功能區將顯示報警事件記錄數據網格，如下圖：
右鍵菜單，可選擇進行刪除、清除等操作。
排序：可進行某些字段的排序，在這些字段標題上點擊，也可進行排序。
自動跳到最新記錄：如果選擇了，當有新記錄時，將自動跳到最新的記錄。
右邊面板有豐富的查詢功能（從內部數據數據庫查看所有時，將會自動刷新；查詢時不自動刷新）。
雙擊或者按回車鍵，將彈出詳細資料窗，以列表的方式查看記錄。
1.5驅動設備
報警系統的驅動設備配置。當安裝的報警設備有設備配置功能，將在報警系統面板上顯示該驅動的配置功能項，點擊功能項，將顯示相應的配置功能。以下以Honeywell IPM為例進行說明。

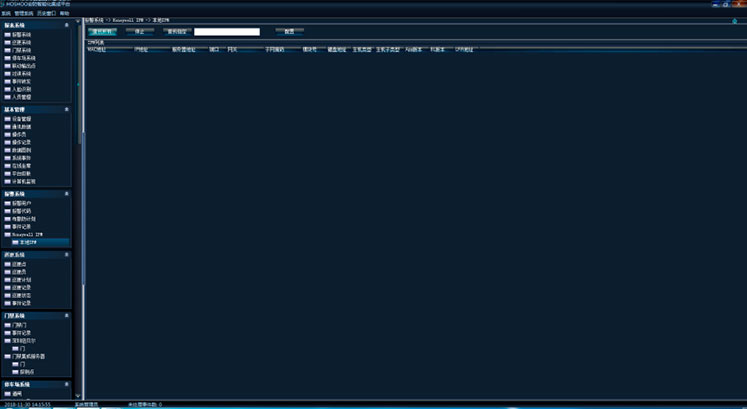

在平臺軟件中操作面板里的報警系統面板組上，點擊【Honeywell IPM】下【本地IPM】，功能區將顯示本地IPM管理框，如下圖：
可在其中進行本地IPM的相應管理。
1.6與定時器配合（做定時布撤防）

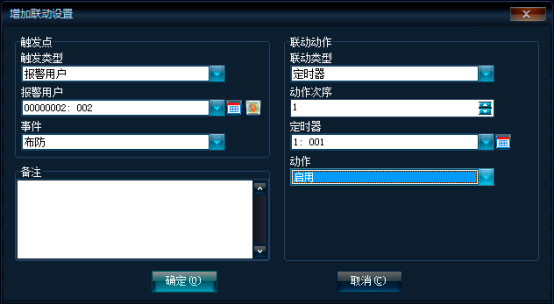

報警系統可以和定時器相互組合進行聯動，通過控制時間對報警系統進行定時的不防和撤防；減少操作員的工作量。

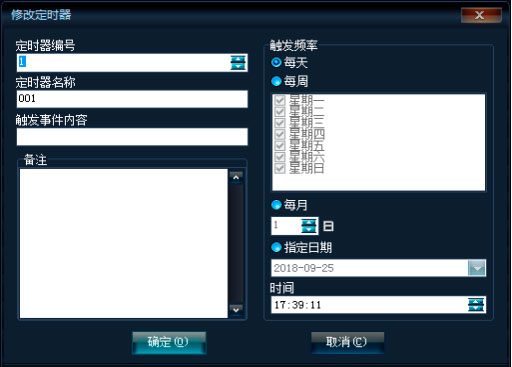

定時器
與定時器關聯
1.7組合顯示屏
實現信息顯示到顯示屏上。LED顯示屏類的設備，安裝好設備后，如果在設備右鍵菜單有設備工作配置菜單項，可點擊進入設備工作配置。以下以深圳勵研顯示屏為例說明。

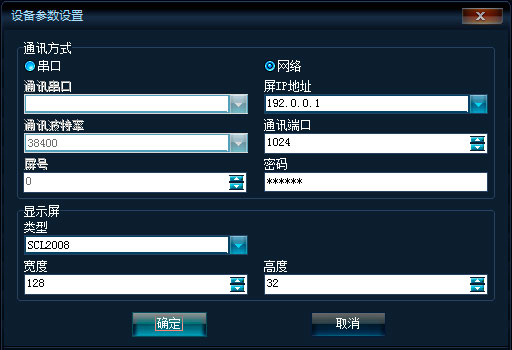

設備參數設置：

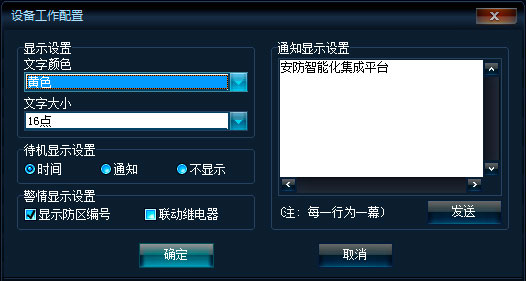

設備工作配置：
設置顯示屏的顯示參數：顏色、文字大小；待機顯示方式、警情顯示設置和通知顯示設置。
1.8APP
系統支持手機端，只需要在設備管理中添加（手機端有一個操作手冊根據上面進行操作即可）：

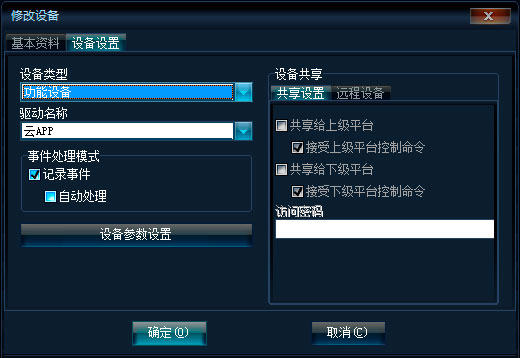

設備設置
參數設置
1.9數據板
通過數據板可以更加清晰的查看到設備的各個狀態。

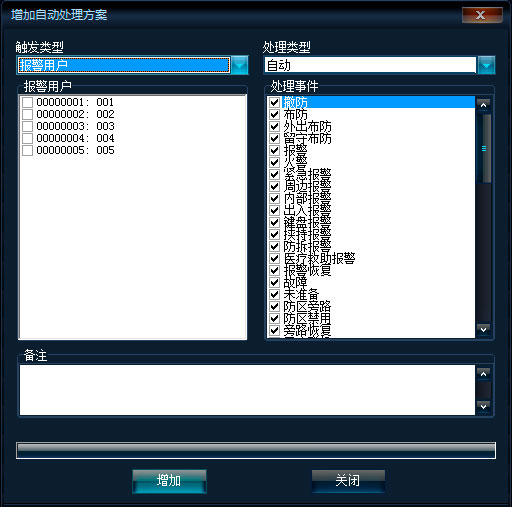

1.10自動處理方案
使用自動處理方案可以減少操作員的工作量。

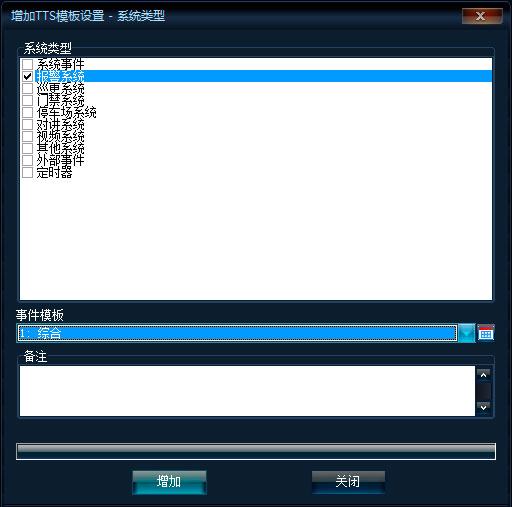

1.11TTS模板
與TTS模版相關聯，使報警系統擁有語音提示功能。

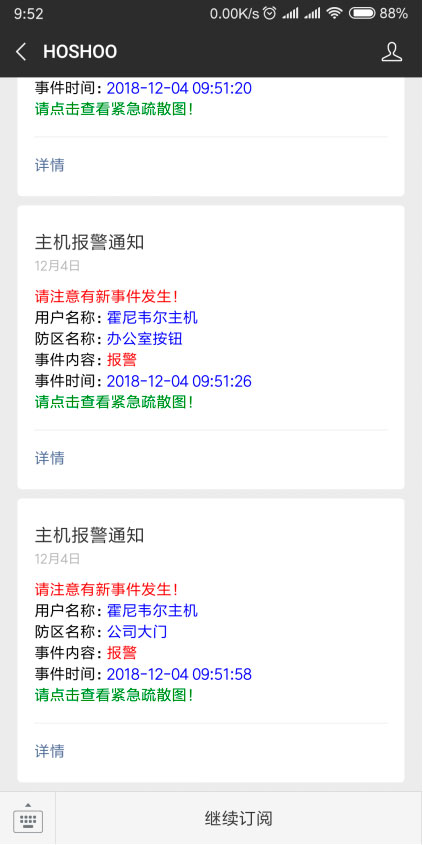

1.12短信/微信和郵件推送
通過添加設備讓軟件和微信/短信平臺向配合，從而減少不必要的麻煩。
2、監控系統
數字視頻就是以數字形式記錄的視頻，和模擬視頻相對的。數字視頻有不同的產生方式，存儲方式和播出方式。比如通過數字?jǐn)z像機直接產生數字視頻信號，存儲在數字帶，P2卡，藍光盤或者磁盤上，從而得到不同格式的數字視頻。然后通過PC，特定的播放器等播放出來。
數字視頻矩陣，將廠家DVR設備接入進來，替換以前的模擬矩陣。集成平臺通過矩陣控制協議來控制。
2.1軟件界面
數字視頻矩陣啟動后，將會在右下角生成一個數字視頻矩陣圖標。

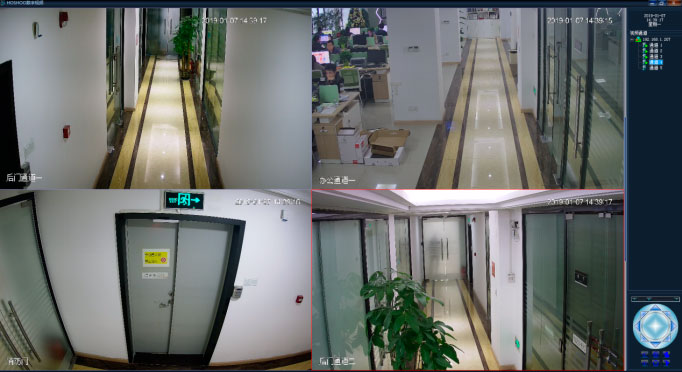

數字視頻矩陣主界面如下圖：
左邊為視頻畫面區，左邊為通道列表及云臺控制。
2.2設備管理
在視頻通道樹中，右鍵彈出菜單，可增加、修改、刪除設備，也可以修改通道信息，可導出通道列表到Excel。

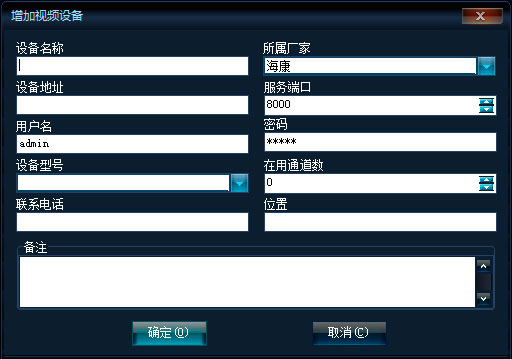

點擊【增加設備】，將彈出增加視頻設備框，如下圖：
設備名稱：該視頻設備的名稱。
所屬廠家：該視頻設備所屬的廠家。需要選擇正確的廠家，以使用相應的驅動連接設備。
設備地址：該視頻設備的IP地址或者域名。
服務端口：該視頻設備的通訊端口。
用戶名：登錄該視頻設備的用戶名。
密碼：登錄該視頻設備的密碼。
設備型號：該視頻設備的型號或者相應參數。
在用通道數：該視頻設備的使用實際的通道個數。在用通道數為0, 則實際使用的通道數為設備通道數。
可錄入視頻設備的聯系信息及視頻設備備注。
通道名稱：該視頻通道的名稱。
可錄入視頻通道的聯系信息及視頻通道備注。
2.3基本操作

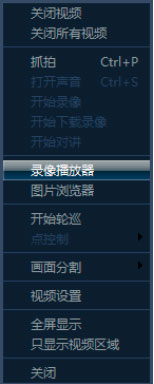

在畫面上右鍵彈出菜單，可進行相應的視頻操作。
關閉視頻：關閉當前畫面的實時視頻。
關閉所有視頻：關閉所有畫面的實時視頻。
抓拍：抓拍當前畫面顯示的視頻到安裝目錄下CaptureP文件夾里的文件。
打開聲音：打開/關閉當前畫面的聲音。
開始輪巡：開始視頻輪巡，或者暫停視頻輪巡。
反控控制：向集成平臺發送當前視頻通道的反控命令。
畫面分割：選擇畫面分割數。
系統設置：設置數字視頻矩陣的工作配置。
全屏顯示：數字視頻矩陣全屏顯示。
窗口將在最前：數字視頻矩陣主界面總顯示在最前。
只顯示視頻區域：只顯示視頻畫面區域，其它部分的隱藏。
退出：退出數字視頻矩陣。
在操作系統右下角任務欄的數字視頻矩陣圖標上，右鍵彈出菜單，可進行登錄、注銷、修改密碼等操作。
3、門禁系統
門禁系統是跟門禁系統廠家的軟件平臺集成的子系統，而不直接接門禁設備。
3.1門禁門

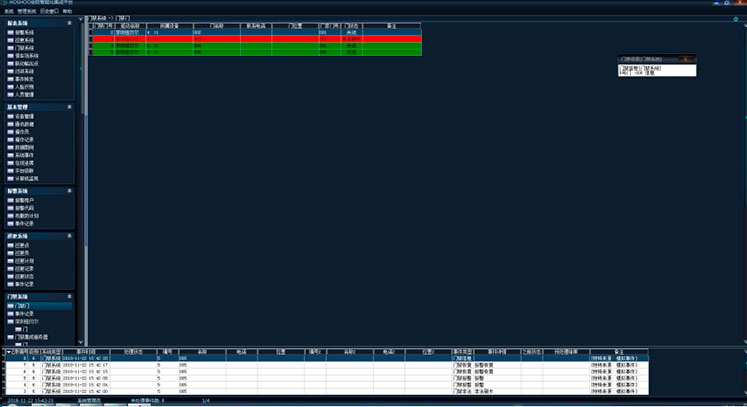

查看門禁系統的門禁門。
在平臺軟件中操作面板里的門禁系統面板組上，點擊【門禁門】，功能區將顯示門禁門數據網格，如下圖：
可查看門禁驅動增加進來的門，可看到門的狀態等資料。
右鍵菜單，可對門進行打開、關閉等操作。
3.2事件記錄
查看平臺記錄的門禁事件記錄。
在平臺軟件中操作面板里的門禁系統面板組上，點擊【事件記錄】，功能區將顯示門禁事件記錄數據網格，如下圖：
右鍵菜單，可選擇進行刪除、清除等操作。
排序：可進行某些字段的排序，在這些字段標題上點擊，也可進行排序。
自動跳到最新記錄：如果選擇了，當有新記錄時，將自動跳到最新的記錄。
右邊面板有豐富的查詢功能（從內部數據數據庫查看所有時，將會自動刷新；查詢時不自動刷新）。
雙擊或者按回車鍵，將彈出詳細資料窗，以列表的方式查看記錄。
3.3驅動設備
門禁系統的驅動設備配置。當安裝的門禁設備有設備配置功能，將在門禁系統面板上顯示該驅動的配置功能項，點擊功能項，將顯示相應的配置功能。以下以Tyco CEM為例進行說明。

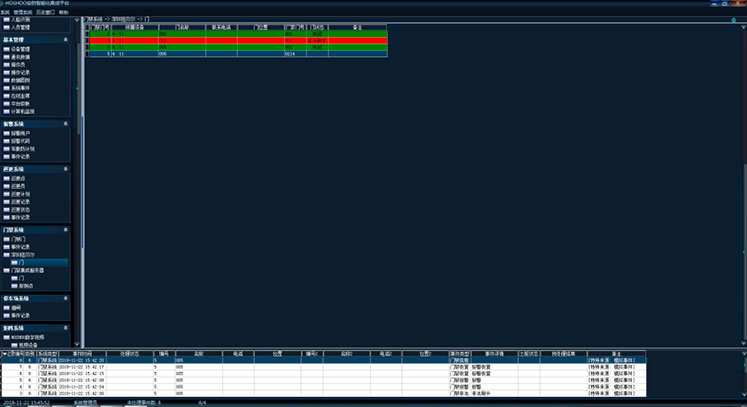

在平臺軟件中操作面板里的門禁系統面板組上，點擊【Tyco CEM】下【門】，功能區將顯示門數據網格，如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作，也可進行開門、關門等控制。

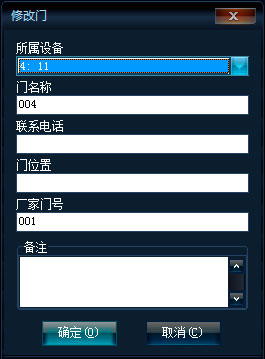

右鍵菜單，點擊【增加】，將彈出增加門框，如下圖：
所屬設備：該門所屬的門設備。
門名稱：該門在平臺中的門名稱，不允許重復。
廠家門號：該門在門禁系統廠家的軟件平臺中的門編號。
可錄入門的聯系信息及門備注。
4、數據板
4.1數據板管理
管理平臺的數據板。
在平臺軟件中操作面板里的數據板面板組上，顯示的是數據板樹，如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。坐席可以從服務器下載。
增加數據板：
增加下級數據板：增加當前選中數據板的下級數據板。
增加同級數據板：增加當前選中數據板的同級數據板。
增加頂級數據板：增加數據板樹中的頂級數據板。
右鍵菜單，點擊【增加下級數據板】，將彈出增加數據板框，如下圖：
數據板名稱：該數據板在平臺中的數據板名稱，同一節點下不允許重復。
4.2數據點管理

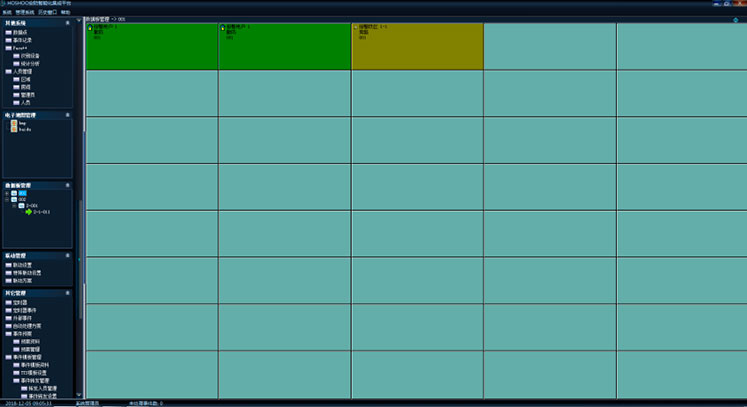

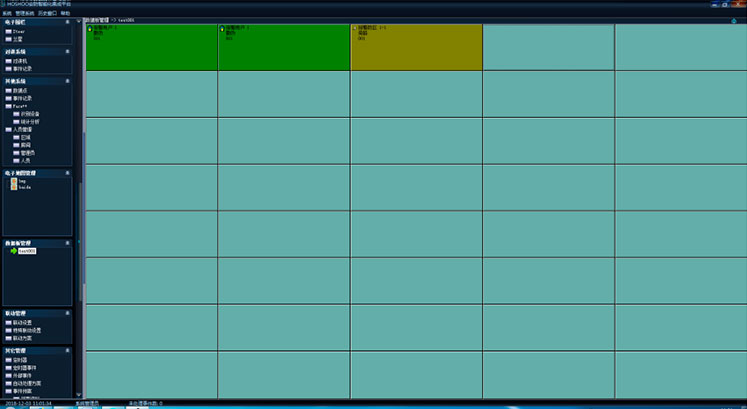

可在數據板上進行數據點增加、刪除、控制等管理。
在平臺軟件中操作面板里的數據板面板組上，點擊要管理的數據板，功能區將數據板框，如下圖：
在數據板右鍵菜單，可選擇增加相應子系統數據點。
在數據點右鍵菜單，可選擇編輯、移動、刪除、清除、控制等操作。
數據板設置：

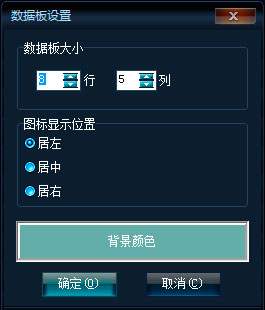

在數據板右鍵菜單，點擊【設置】，將彈出數據板設置框，如下圖：
數據板大?。涸O(shè)置數據板的行數和列數。
圖標顯示位置：設置數據點狀態圖標的顯示位置。
背景顏色：設置數據板的背景顏色。
增加數據點：
以增加報警防區為例。

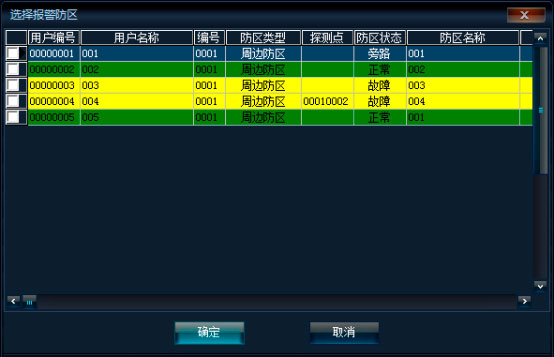

在數據板右鍵菜單，點擊【增加】下【報警防區】，將彈出選擇報警防區框，如下圖：
在網格中選擇好數據點后，雙擊或者點擊【確定】按鈕，完成數據點增加或替換。
